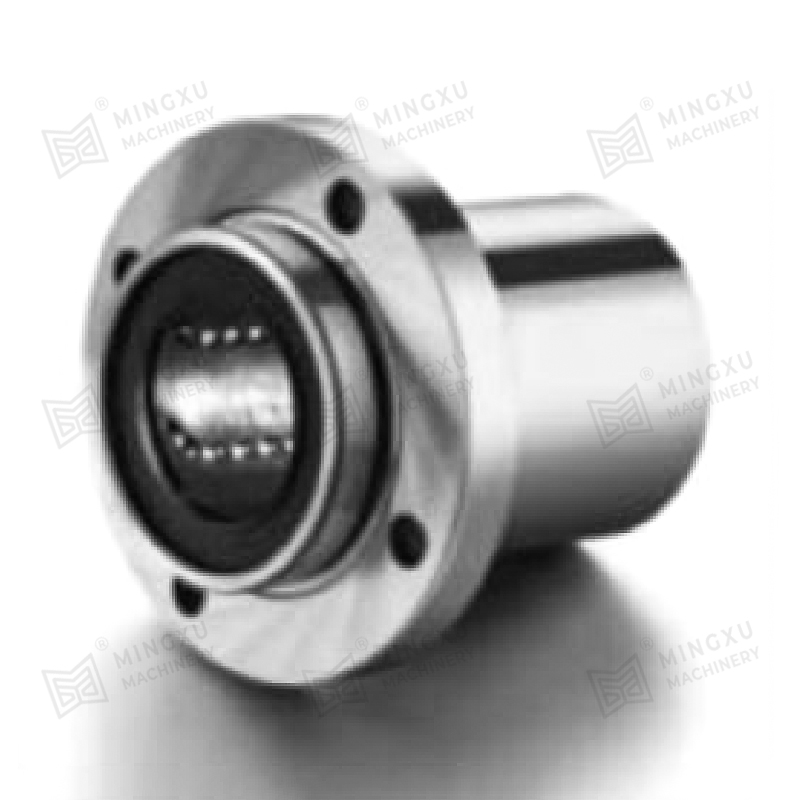

LMF (K) P ··· UU (reTinere de rășină)
OcesT Tip esTe o serie de dimensiuni metrice utilizate pe scară largă în Osia și
alte țări.
Toate modelele pot fi realizate cu nickle în conformitate cu cerințele clienților, cu funcție de rezistență la rugină.
| |
Lmfp ··· uu | Lmkp ··· uu |
Nominal arbore diametru mm | Lmfp ··· uu | Greutate (9) | Lmkp ··· uu | Greutate (G) | D....imensiuni majore și toleranță |
DR | D | L |
mm | Toleranță μm | mm | Toleranță μm | mm | Toleranță μm |
6 | Lmfp6uu | 24 | Lmkp6uu | 18 | 6 | 0 -9 | 12 | 0 -13 | 19 | ± 300 |
8 | Lmfp8uu | 37 | Lmkp8uu | 29 | 8 | 15 | 24 |
10 | LMFP10UU | 72 | LMKP10UU | 52 | 10 | 19 | 29 |
12 | LMFP12UU | 76 | LMKP12UU | 57 | 12 | 21 | 0 -16 | 30 | 0 -200 |
13 | LMFP13UU | 88 | LMKP13UU | 72 | 13 | 23 | 32 |
16 | LMFP16UU | 120 | LMKP16UU | 104 | 16 | 28 | 37 |
20 | LMFP20UU | 180 | LMKP20UU | 145 | 20 | 0 -10 | 32 | 0 -19 | 42 |
25 | LMFP25UU | 340 | LMKP25UU | 300 | 25 | 40 | 59 | 0 -300 |
30 | LMFP30UU | 470 | LMKP30UU | 375 | 30 | 45 | 64 |
35 | Lmfp35uu | 650 | Lmkp35uu | 560 | 35 | 0 -12 | 52 | 0 -22 | 70 |
40 | LMFP40UU | 1.060 | LMKP40UU | 880 | 40 | 60 | 80 |
50 | LMFP50UU | 2.200 | LMKP50UU | 2.000 | 50 | 80 | 100 |
60 | LMFP60UU | 3.000 | LMKP60UU | 2.560 | 60 | 0 -15 | 90 | 0 -25 | 110 |
Dimensiuni majore și toleranță | Excentricitate μm | Squareness μm | Rating de încărcare de bază |
Flanşă |
I mm | Df mm | K mm | t mm | DP mm | X mm | Y.... mm | Z.... mm | Dinamic C n | Static Co n |
5 | 28 | 22 | 5 | 20 | 3.5 | 6 | 3.1 | 12 | 12 | 206 | 265 |
5 | 32 | 25 | 5 | 24 | 3.5 | 6 | 3.1 | 274 | 392 |
6 | 40 | 30 | 6 | 29 | 4.5 | 7.5 | 4.1 | 372 | 549 |
6 | 42 | 32 | 6 | 32 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 43 | 34 | 6 | 33 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 48 | 37 | 6 | 38 | 4.5 | 7.5 | 4.1 | 774 | 1.180 |
8 | 54 | 42 | 8 | 43 | 5.5 | 9 | 5.1 | 15 | 15 | 882 | 1.370 |
8 | 62 | 50 | 8 | 51 | 5.5 | 9 | 5.1 | 980 | 1.570 |
10 | 74 | 58 | 10 | 60 | 6.6 | 11 | 6.1 | 1.570 | 2.740 |
10 | 82 | 64 | 10 | 67 | 6.6 | 11 | 6.1 | 20 | 20 | 1.670 | 3.140 |
13 | 96 | 75 | 13 | 78 | 9 | 14 | 8.1 | 2.160 | 4.020 |
13 | 116 | 92 | 13 | 98 | 9 | 14 | 8.1 | 3.820 | 7.940 |
18 | 134 | 106 | 18 | 112 | 11 | 17 | 11.1 | 25 | 25 | 4.700 | 10.000 |
LMF (K) P ··· GA (suport rezistent la temperaturi ridicate)
Acest tip este o serie de dimensiuni metrice utilizate pe scară largă în Asia și în alte țări.
Toate modelele pot fi realizate cu nickle în conformitate cu cerințele clienților, cu funcție de rezistență la rugină.
Nominal arbore diametru mm | LMFP ··· GA | Greutate (G) | LMKP ··· GA | Greutate (G) | Dimensiuni majore și toleranță |
DR | D | L |
mm | Toleranță μm | mm | Toleranță μm | mm | Toleranță μm |
6 | LMFP6GA | 25.3 | LMKP6GA | 19.3 | 6 | 0 -9 | 12 | 0 -13 | 19 | ± 300 |
8 | LMFP8GA | 39.3 | LMKP8GA | 31.3 | 8 | 15 | 24 |
10 | LMFP10GA | 74.5 | LMKP10GA | 54.5 | 10 | 19 | 29 |
12 | LMFP12GA | 81.2 | LMKP12GA | 62.2 | 12 | 21 | 0 -16 | 30 | 0 -200 |
13 | LMFP13GA | 95 | LMKP13GA | 79 | 13 | 23 | 32 |
16 | LMFP16GA | 137 | LMKP16GA | 121 | 16 | 28 | 37 |
20 | LMFP20GA | 205 | LMKP20GA | 170 | 20 | 0 -10 | 32 | 0 -19 | 42 |
25 | LMFP25GA | 402 | LMKP25GA | 362 | 25 | 40 | 59 | 0 -300 |
30 | LMFP30GA | 546 | LMKP30GA | 451 | 30 | 45 | 64 |
35 | LMFP35GA | 789 | Lmkp35ga | 659 | 35 | 0 -12 | 52 | 0 -22 | 70 |
40 | LMFP40GA | 1.205 | LMKP40GA | 1.025 | 40 | 60 | 80 |
50 | LMFP50GA | 2.200 | LMKP50GA | 2.000 | 50 | 80 | 100 |
60 | LMFP60GA | 3.000 | LMKP60GA | 2.560 | 60 | 0 -15 | 90 | 0 -25 | 110 |
Dimensiuni majore și toleranță | Excentricitate μm | Squareness μm | Rating de încărcare de bază |
Flanşă |
I mm | Df mm | K mm | t mm | DP mm | X mm | Y mm | Z mm | Dinamic C n | Static Co n |
5 | 28 | 22 | 5 | 20 | 3.5 | 6 | 3.1 | 12 | 12 | 206 | 265 |
5 | 32 | 25 | 5 | 24 | 3.5 | 6 | 3.1 | 274 | 392 |
6 | 40 | 30 | 6 | 29 | 4.5 | 7.5 | 4.1 | 372 | 549 |
6 | 42 | 32 | 6 | 32 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 43 | 34 | 6 | 33 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 48 | 37 | 6 | 38 | 4.5 | 7.5 | 4.1 | 774 | 1.180 |
8 | 54 | 42 | 8 | 43 | 5.5 | 9 | 5.1 | 15 | 15 | 882 | 1.370 |
8 | 62 | 50 | 8 | 51 | 5.5 | 9 | 5.1 | 980 | 1.570 |
10 | 74 | 58 | 10 | 60 | 6.6 | 11 | 6.1 | 1.570 | 2.740 |
10 | 82 | 64 | 10 | 67 | 6.6 | 11 | 6.1 | 20 | 20 | 1.670 | 3.140 |
13 | 96 | 75 | 13 | 78 | 9 | 14 | 8.1 | 2.160 | 4.020 |
13 | 116 | 92 | 13 | 98 | 9 | 14 | 8.1 | 3.820 | 7.940 |
18 | 134 | 106 | 18 | 112 | 11 | 17 | 11.1 | 25 | 25 | 4.700 | 10.000 |
Lmhp ··· UU (retainer de rășină)
Acest tip este o serie de dimensiuni metrice utilizate pe scară largă în Asia și în alte țări.
Toate modelele pot fi realizate cu nickle în conformitate cu cerințele clienților, cu funcție de rezistență la rugină.
Nominal arbore diametru mm | Lmhp ··· uu | Greutate (G) | Dimensiuni majore și toleranță |
DR | D | L |
mm | Toleranță μm | mm | Toleranță μm | mm | Toleranță μm |
6 | Lmhp6uu | 21 | 6 | 0 -9 | 12 | 0 -13 | 19 | ± 300 |
8 | Lmhp8uu | 33 | 8 | 15 | 24 |
10 | Lmhp10UU | 64 | 10 | 19 | 29 |
12 | LMHP12UU | 68 | 12 | 21 | 0 -16 | 30 | 0 -200 |
13 | LMHP13UU | 81 | 13 | 23 | 32 |
16 | Lmhp16uu | 112 | 16 | 28 | 37 |
20 | LMHP20UU | 167 | 20 | 0 -10 | 32 | 0 -19 | 42 |
25 | LMHP25UU | 325 | 25 | 40 | 59 | 0 -300 |
30 | LMHP30UU | 388 | 30 | 45 | 64 |
35 | Lmhp35uu | 580 | 35 | 0 -12 | 52 | 0 -22 | 70 |
40 | LMHP40UU | 920 | 40 | 60 | 80 |
50 | LMHP50UU | 2.037 | 50 | | 80 | | 100 | |
Dimensiuni majore și toleranță | Excentricitate μm | Squareness μm | Rating de încărcare de bază |
Flanşă |
I mm | Df mm | W mm | t mm | A mm | F mm | X mm | Y mm | Z mm | Dinamic CN | Static Con |
5 | 28 | 18 | 5 | 20 | - | 3.5 | 6 | 3.1 | 12 | 12 | 206 | 265 |
5 | 32 | 21 | 5 | 24 | 一 | 3.5 | 6 | 3.1 | 274 | 392 |
6 | 40 | 25 | 6 | 29 | - | 4.5 | 7.5 | 4.1 | 372 | 549 |
6 | 42 | 27 | 6 | 32 | 一 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 43 | 29 | 6 | 33 | 一 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 48 | 34 | 6 | 31 | 22 | 4.5 | 7.5 | 4.1 | 774 | 1.180 |
8 | 54 | 38 | 8 | 36 | 24 | 5.5 | 9 | 5.1 | 15 | 15 | 882 | 1.370 |
8 | 62 | 46 | 8 | 40 | 32 | 5.5 | 9 | 5.1 | 980 | 1.570 |
10 | 74 | 51 | 10 | 49 | 35 | 6.6 | 11 | 6.1 | 1.570 | 2.740 |
10 | 82 | 58 | 10 | 55 | 38 | 6.6 | 11 | 6.1 | 20 | 20 | 1.670 | 3.140 |
13 | 96 | 66 | 13 | 64 | 45 | 9 | 14 | 8.1 | 2.160 | 4.020 |
13 | 116 | 86 | 13 | 80 | 56 | 9 | 14 | 8.1 | | | 3.820 | 7.940 |
LMHP ··· GA (suport rezistent la temperatură ridicată)
Acest tip este o serie de dimensiuni metrice utilizate pe scară largă în Asia și în alte țări.
Toate modelele pot fi realizate cu nickle în conformitate cu cerințele clienților, cu funcție de rezistență la rugină.
| |
LMHP ··· GA |
Nominal arbore diametru mm | LMHP ··· GA | Greutate (G) | Dimensiuni majore și toleranță |
DR | D | L |
mm | Toleranță μm | mm | Toleranță μm | mm | Toleranță μm |
6 | LMHP6GA | 22.3 | 6 | 0 -9 | 12 | 0 -13 | 19 | ± 300 |
8 | LMHP8GA | 35.3 | 8 | 15 | 24 |
10 | LMHP10GA | 65.5 | 10 | 19 | 0 -16 | 29 |
12 | LMHP12GA | 73.2 | 12 | 21 | 30 | 0 -200 |
13 | LMHP13GA | 88 | 13 | 23 | 32 |
16 | LMHP16GA | 129 | 16 | 28 | 37 |
20 | LMHP20GA | 192 | 20 | 0 -10 | 32 | 0 -19 | 42 |
25 | LMHP25GA | 387 | 25 | 40 | 59 | 0 -300 |
30 | LMHP30GA | 464 | 30 | 45 | 64 |
35 | Lmhp35ga | 679 | 35 | 0 -12 | 52 | 0 -22 | 70 |
40 | LMHP40GA | 1.065 | 40 | 60 | 80 |
50 | LMHP50GA | 2.037 | 50 | | 80 | | 100 | |
Dimensiuni majore și toleranță | Excentricitate μm | Squareness μm | Rating de încărcare de bază |
Flanşă |
I mm | Df mm | W mm | t mm | A mm | F mm | X mm | Y mm | Z mm | Dinamic C n | Static Co n |
5 | 28 | 18 | 5 | 20 | - | 3.5 | 6 | 3.1 | 12 | 12 | 206 | 265 |
5 | 32 | 21 | 5 | 24 | - | 3.5 | 6 | 3.1 | 274 | 392 |
6 | 40 | 25 | 6 | 29 | - | 4.5 | 7.5 | 4.1 | 372 | 549 |
6 | 42 | 27 | 6 | 32 | 一 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 43 | 29 | 6 | 33 | 一 | 4.5 | 7.5 | 4.1 | 510 | 784 |
6 | 48 | 34 | 6 | 31 | 22 | 4.5 | 7.5 | 4.1 | 774 | 1.180 |
8 | 54 | 38 | 8 | 36 | 24 | 5.5 | 9 | 5.1 | 15 | 15 | 882 | 1.370 |
8 | 62 | 46 | 8 | 40 | 32 | 5.5 | 9 | 5.1 | 980 | 1.570 |
10 | 74 | 51 | 10 | 49 | 35 | 6.6 | 11 | 6.1 | 1.570 | 2.740 |
10 | 82 | 58 | 10 | 55 | 38 | 6.6 | 11 | 6.1 | 20 | 20 | 1.670 | 3.140 |
13 | 96 | 66 | 13 | 64 | 45 | 9 | 14 | 8.1 | 2.160 | 4.020 |
13 | 116 | 86 | 13 | 80 | 56 | 9 | 14 | 8.1 | | | 3.820 | 7.940 |
