Calculul inteligent al potrivirii interferenței: secretul pentru prelungirea duratei de viață a bucșelor de plăci de cupru

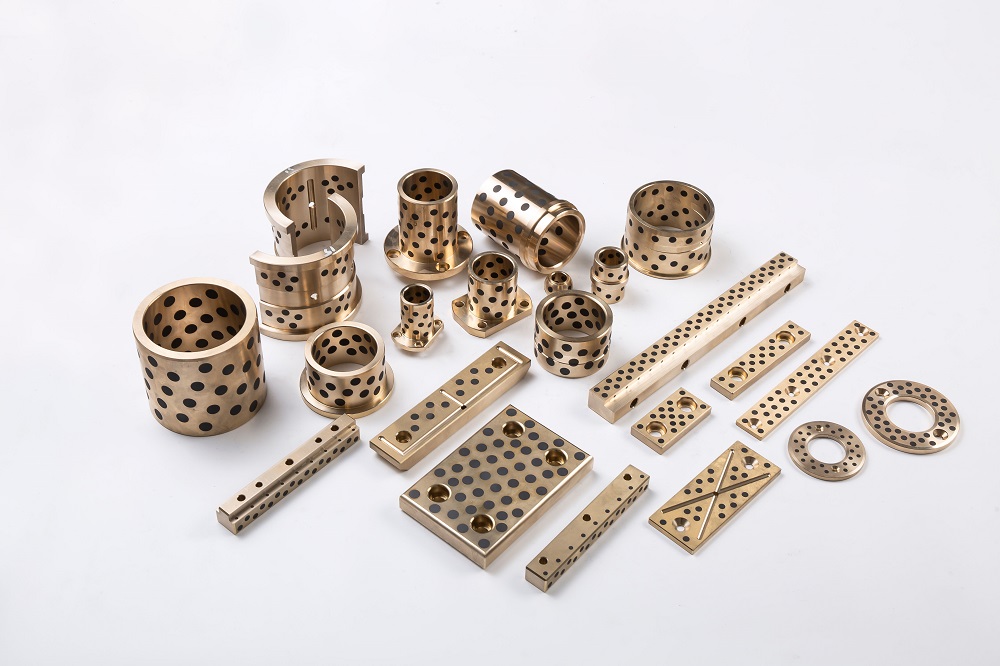

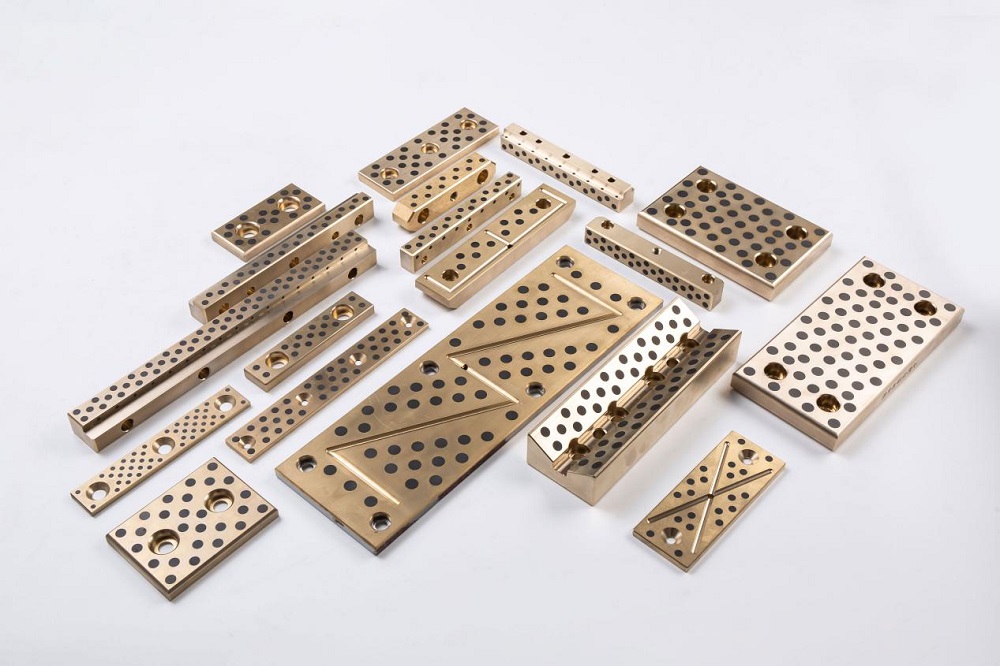

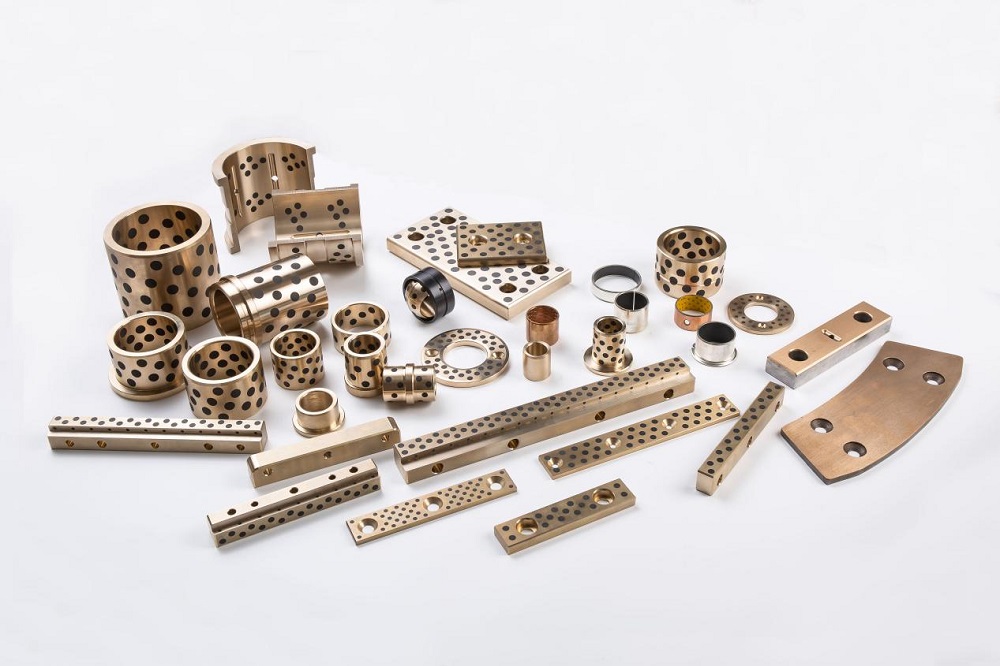

În transmisia de precizie a echipamentelor mecanice, Bufele cu plăci de cupru Joacă un rol esențial. Nu numai că ghidează mișcarea, dar și transmit sarcini. Cu toate acestea, acestea devin adesea „componente de scurtă durată” în echipamente din cauza uzurii severe cauzate de slăbiciune sau deformare și fisuri rezultate din etanșeitatea excesivă. Cum se poate rezolva această problemă? Calcularea și controlul științific al potrivirii interferențelor este metoda de bază pentru extinderea duratei de viață a bucșelor de plăci de cupru.

I. Killers Lifespan: dubla capcană a potrivirii necorespunzătoare a interferenței

Eșecul bucșelor de cupru provine adesea dintr -un dezechilibru în ceea ce privește interferența:

1.. Insuficientă potrivire de interferență (prea liberă)

• Simptome: Micro-alunecarea are loc între bucșă și gaura de bază.
• Consecințe: Uzura de micro-alunecare accelerează rapid, generând resturi de uzură care dăunează suprafețelor de împerechere. Acest lucru duce în cele din urmă la slăbiciune, zgomot anormal, poziționare inexactă și o reducere semnificativă a duratei de viață.

2..

• Simptome: Asamblarea devine dificilă, iar bucșa este supusă unor enormă stres de compresie radială.

• Consecințe:

  • Bucuta de cupru suferă deformare din plastic sau chiar zdrobitoare și fisură.
  • Stresul excesiv de asamblare în sine devine o sursă de fisuri de oboseală.
  • Contracția excesivă a forajelor interioare agravează frecarea și uzura cu arborele.
  • În cadrul încărcărilor alternative, zonele de concentrație de stres accelerează eșecul oboselii.

Concluzie: Cheia pentru prelungirea duratei de viață constă în găsirea unui „interval de potrivire a interferenței de aur”-unul care oferă o forță de lipire suficientă pentru a elimina uzura micro-alunecare fără a genera eforturi mari distructive.

Ii. Găsirea „Golden Range”: metoda de calcul științific în cinci etape

Pasul 1: Identificați „inamicul” - Analiza volumului de muncă

• Clarificați sarcinile: determinați cuplul maxim pe care trebuie să -l reziste, precum și amploarea forțelor axiale sau radiale pe care le va suporta.
• Luați în considerare mediul: evaluați dacă există vibrații sau impact puternic și determinați intervalul de temperatură de funcționare (temperatura afectează expansiunea).
• Înțelegeți natura sarcinii: determinați dacă sarcina este o sarcină statică constantă sau o sarcină de oboseală aplicată în mod repetat. Sarcinile dinamice necesită o marjă de siguranță mai mare.

Pasul 2: Calculați „linia minimă de apărare” - presiunea de contact minimă necesară (P_MIN)

• Obiectiv: Asigurați-vă că nu există absolut nicio alunecare relativă între bucșă și gaura de bază sub sarcini de lucru (eliminarea uzurii micro-alunecare).
• Formula de miez (pentru transmisia cuplului t):

P_min = μ × (π × d² × l / 2) × t × s_f

Unde:

• T = cuplu maxim de lucru (n · mm)

• S_f = factor de siguranță (de obicei 1,5-3,0; mai mare pentru vibrații și impact)

• μ = coeficient de frecare static între bucșa de cupru și baza de oțel/fier (tipic 0,1–0,2)

• D = Diametrul de potrivire (nominal, mm)

• L = Lungimea potrivită (mm)

• Chiar și fără sarcini externe, trebuie menținută o presiune de bază de 5-15 MPa pentru a preveni micro-alunecarea.

Pasul 3: Definiți „Linia roșie de siguranță” - presiunea maximă de contact admisă (P_MAX)

• Obiectiv: Asigurați -vă că bucșa de cupru nu suferă deformarea randamentului sau eșecul de zdrobire.
• Calcul simplificat:

P_max ≈ s_y × σ_yield

Unde:

• S_y = factor de siguranță a randamentului (1,2–1,5)

• σ_yield = rezistența la randament a materialului de bucșă de cupru

• Calcul precis folosind teoria cilindrului cu pereți groși:

P_max = 3 × σ_yield × [1 - (d_i / d)^4]

Unde:

• d_i = diametrul interior al bucșei de cupru (mm)

• D = Diametrul exterior al Bucutajului/Diametrului găurii de bază (diametrul de potrivire, mm)

• Important: Verificați dacă stresul din bază (fontă, aluminiu etc.) peretele găurii depășește limitele admise.

Pasul 4: Convertiți „Metricele presiunii” - intervalul teoretic de interferență (δ_MIN_TH, Δ_MAX_TH)

• Obiectiv: Convertiți cerințele de presiune în valori de potrivire a interferenței diametrului specific.
• Formula de bază:

δ = P × D × (K_CU K_H)

Unde:

• K_cu = (e_cu / (do_cu² - d²)) × [do_cu² d² ν_cu] (parametri pentru bucșa de cupru)

• K_h = (e_h / (d² - di_h²)) × [d² di_h² - ν_h] (parametri pentru bază)

• E_cu, e_h = modul elastic de cupru și bază (cupru ~ 110 gpa, oțel ~ 210 gpa)

• ν_cu, ν_h = raporturile lui Poisson (cupru ~ 0,34, oțel ~ 0,3)

• Do_cu = diametrul exterior al bucșei de cupru (= D)

• DI_H = diametrul interior al găurii de bază (0 pentru bază solidă)

• Înlocui P_MIN pentru a obține Δ_min_th

• Înlocuitor p_max_allowable / s_y pentru a obține Δ_max_th

Pasul 5: Corect pentru „pierderi din lumea reală”-interval de potrivire a interferenței designului (Δ_min_design, Δ_max_design)

• Rugozitatea suprafeței: Vârfurile de pe suprafețele se aplatizează în timpul montării presei, consumând o parte din potrivirea interferenței.

Δ_eff ≈ Δ_design - 0,8 × (rz_cu rz_h)

• Rz_cu, rz_h = înălțimea zece-punct a neregulilor de suprafață ale bucșei și găurii de bază (μm).

• Ansamblul de diferență a temperaturii (montare de contracție/expansiune) evită pierderea de aplatizare.

• Valori de proiectare corectate:

  • δ_MIN_DESIGN = Δ_MIN_TH Δ_LOSS (Asigurarea efectului real ≥ Δ_min_th)
  • δ_MAX_DESIGN = Δ_MAX_TH Δ_LOSS (dar verificați p ≤ p_max_allowable)

• Compensarea temperaturii: calculați ΔΔ cauzat de expansiune/contracție termică pentru a se asigura:

  • Δ_eff_working> 0 (fără slăbire)
  • Presiunea corespunzătoare ≤ p_max_allowable (fără fisurare)

Iii. Sfaturi practice pentru maximizarea duratei de viață

1. Doctrina mediei

• Interferența de proiectare optimă se află de obicei la 60–75% din Δ_MAX_DESIGN, oferind marje de siguranță, evitând în același timp limitele de stres.

2. Toleranță - Lifeline de precizie

• Obțineți valori de proiectare prin toleranțe stricte (grade comune de potrivire: H7/S6, H7/U6).

3. Finisaj de suprafață

• Reduceți rugozitatea (RA ≤ 1,6 μm) atât pe bucșă, cât și pe gaura de bază pentru a minimiza pierderile de presă și pentru a îmbunătăți uniformitatea de stres.

4. Metoda de asamblare

• Apăsați Apăsați: Necesită îndrumare precisă, presiune uniformă, lubrifiant (de exemplu, pastă de disulfură de molibden) și viteză de presare controlată.

• Ansamblu de diferență a temperaturii (recomandat):

  • Montare de micșorare: încălziți gaura de bază.
  • Montare de expansiune: răciți bucșa de cupru (de exemplu, azot lichid).
  • Avantaje: stres uniform, deteriorare minimă a asamblării, realizarea precisă a potrivirii teoretice a interferenței.

5. Consolidarea bucșei

• Actualizarea materialelor: Utilizați aliaje de cupru rezistente la uzură (de exemplu, bronz de aluminiu QA110-4-4, bronz QSN7-0.2).

• Optimizare structurală:

  • Creșterea grosimii peretelui pentru o capacitate mai mare de încărcare.
  • Adăugați sloturi de reducere a stresului în zonele care nu poartă încărcarea pentru a reduce concentrația de stres local.

6. Lubrifiere și întreținere

• Asigurați un lubrifiere continuă și eficientă între alezajul de bucșă și arbore.
• Verificați în mod regulat pentru zgomotul anormal, creșterea temperaturii sau slăbiciunea și abordează prompt problemele.

Iv. Concluzie: Echilibrul este cheia

Extinderea duratei de viață a bucșelor cu plăci de cupru nu este despre „mai strâns, cu atât mai bine”. În schimb, implică echilibrarea: Suficient de strâns pentru a preveni slăbiciunea, dar nu atât de strâns încât să depășească limitele de stres material . Acest lucru necesită:

• Calcul precis folosind metoda în cinci etape
• Corecție fină, luând în considerare rugozitatea, metoda de asamblare și efectele de temperatură
• Fabricare minuțioasă cu toleranțe stricte și calitate a suprafeței
• Ansamblu optim, prioritizarea metodelor de diferență a temperaturii
• Selecție optimizată a materialelor și design structural
• Întreținere conștiincioasă cu un lubrifiere și inspecție adecvată

Pentru condiții de operare extreme sau proiecte noi, Simulări de analiză a elementelor finite (FEA) iar testele de viață fizică cu lot mic sunt esențiale pentru a verifica proiectarea interferențelor. Combinarea teoriei cu practica asigură că bucșele de plăci de cupru obțin durate de viață mai lungi, permițând funcționarea echipamentelor mai ușoare și mai fiabile.
